図1の地点Cにおける地表から15mまでの深さの地層を、地点A、B、D、Eと同

Science

มัธยมต้น

เคลียร์แล้ว

4 เดือนที่แล้ว

図1の地点Cにおける地表から15mまでの深さの地層を、地点A、B、D、Eと同様の柱状図で表した場合、岩石Cの層はどの位置にあると考えられるか。解答用紙の図中に、図2に習って斜線で書きなさい。
という問題が全然分かりません！！
どなたか教えてください🥲︎

6 日本のある地域の地層について調べるため、次の観察を行いました。これに関して、あとの(1)~(4)の問いに答えなさい。ただし、この地域には、しゅう曲、断層、地層の上下の逆転はなく、各層は、ある方位へ向かって一定の角度で低くなるように傾きながら平行に堆積しているものとします。観察図1のような地形が見られる地域において、 5 地点 A〜Eでボーリング調査が行われた。地点 A〜Eを真上から見ると、東西方向に、等間隔で一直線上に並んでいることがわかっている。表1は、地点A~Eの標高をまとめたものである。また、図2は、各地点のボーリング試料をもとに作成された柱状図であるが、地点 C の柱状図は示されていない。図 1 地点 B 地点 D 地点A 地点 C 地点E 表1 地点標高 [m] A 187 B 195 C 187 D 189 東→ E 195 西図2 地点 A 地点B 地点 C 地点 D 地点E 0 000 000 OOO OOO Ooo OOO 000 5 10 10 [m] 地表からの深さ m OOO [ V V V OOO VVV V V V OOO V V V ooo V V V V V V V V V OOO v v v v v v VVV V V V v v v V V V VVV 15 V V V V V V VVV [ V V V ... V V V ○○○ 岩石 a の層岩石bの層岩石cの層 vvv 岩石d の層岩石 eの層

6(4) 0 ☐ 5 地表からの深さ m [m] 10 1 1 1 15

คำตอบ

✨ คำตอบที่ดีที่สุด ✨

えびふらい

4 เดือนที่แล้ว

柱状図の問題では、標高を見ながら、図に書き込んでいくとわかりやすいです！

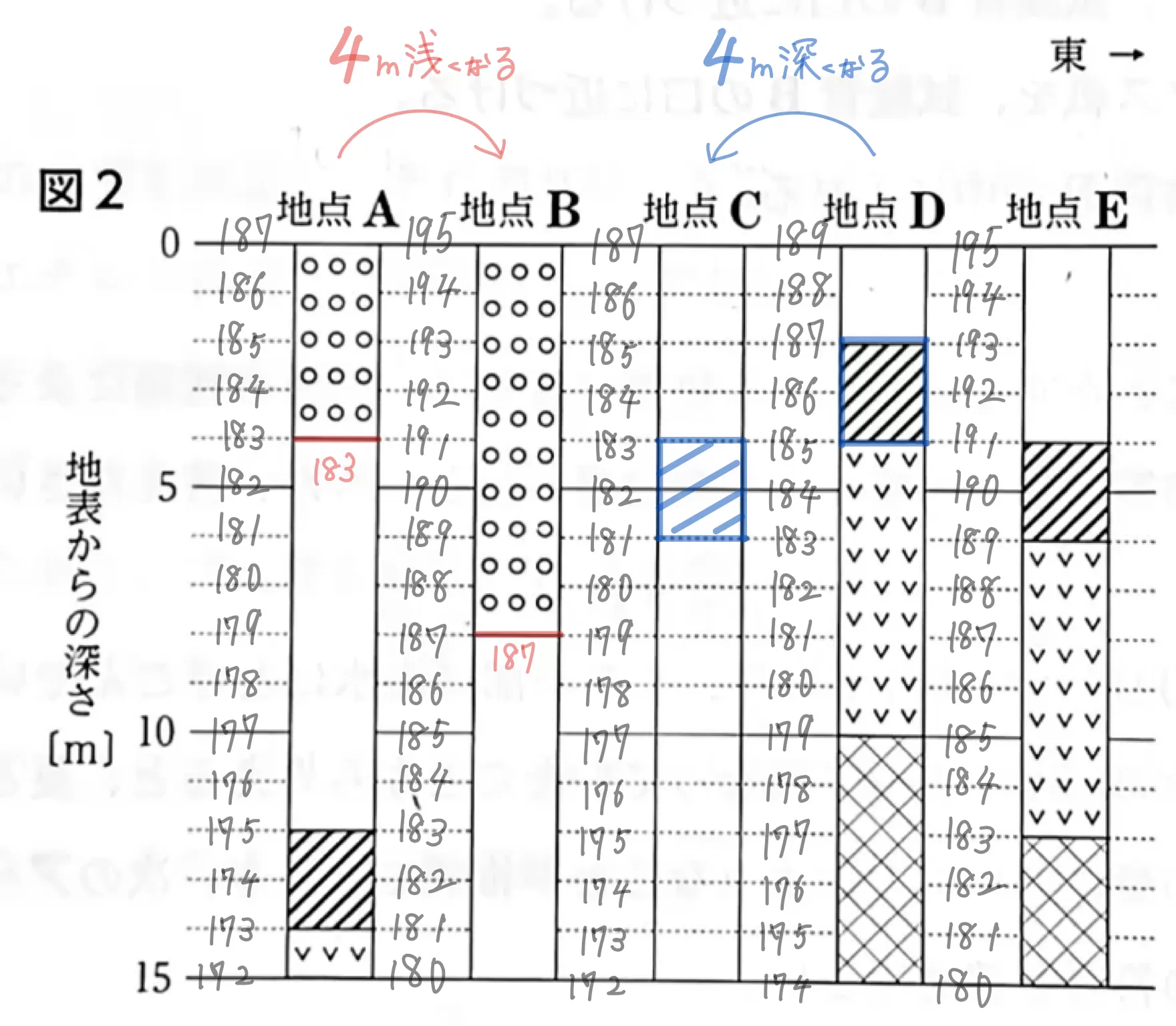

例えば、地点Aの標高は、表1を見ると187mだとわかるので、地表からの深さが0mのところを187mとして、のせた写真のように標高を書き込むことができます。これを、地点A〜Eまで全てします。

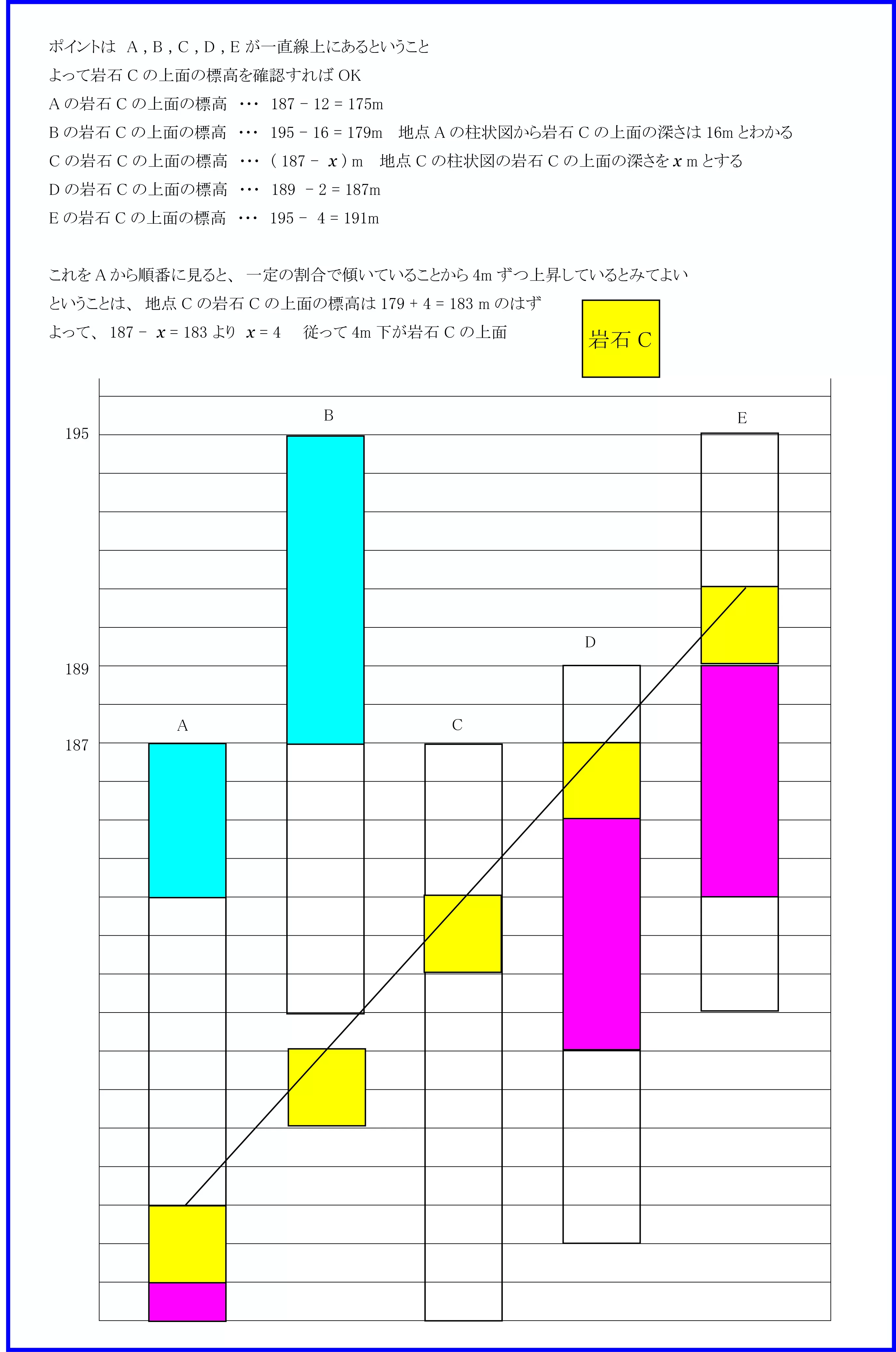

そして、地層が傾いていると書いてあるので、どれくらい傾いているのかを、地点AとBで考えます。岩石aの層とbの層の境目に線を引くと、地点Aは標高183m、地点Bでは標高187mにあることがわかります。これを比べると、地点AからBに向かって、地層の高さが4m増えているとわかります。ということは、地点DからCでは、地層の高さは4m減っているので、書きたい岩石cの層を比べます。地点Dでは、岩石cの層の上の方は、標高187mです。なので、地点Cでは4m減り、183mになります。岩石cの深さは2mなので、183mのところから、下に2m分斜線を引けばOKです。

わからないところあったら聞いてください！
