この磁界の問題どなたか教えて下さい！
答えはイです

図1
電源装置
11
24 翔太さんたちは、 図1に示した装置を用いて電流が磁界から
受ける力を調べる実験を行う前に、 どのような実験結果になるのか
を,図2を用いて話し合った。 図2は、話し合いのために翔太さん
がかいたもので, 点Pはコイルで囲まれた空間の中央を示しており,
点Pの東側には磁針を置いている。 次に示した会話は、このときの
会話の一部である。 会話中の①~③にあてはまる語句の組み合わせ
として最も適当なものを, あとのア~タから1つ選びなさい。 〈広島改〉
翔太 まずは図2を使って, コイルに流した電流がつくる磁界について考えてみ
よう。
コイル
真紀 図2の位置に置いた磁針は, 電流を流す前にはN極が北を指しているけれ
抵抗器
棒磁石
電流計
(2)
図2
-極へ
+極
ど,電流を流すとN極が ① を指すと考えられるね。
拓也: そうすると,点Pより東側には磁石の ②極と同じような磁界ができて
いるから,コイルの東側には,磁石の② 極があるのと同じだと考えら
れるね。
北
西…
翔太 そうだね。 そして、 図2の東側に棒磁石のN極を、 図1のように置いたと
すると,コイルは ③ 側に動くと考えられるよ。
(1)
②
③
東S東
イ東西
ア東N東
ウ I オ カ
キ
東
S
西
西N西
西
西
N
東 西
SE
ク西東
ケ コ
北
N
北
サ北
北
南 南
二南
SS
北南
北
S
N
シス
南
NE
北
ソ南南
タ
南
S
北
P
・・・東
・南
磁針
☆

Answer 1

しいちきん(lalignerouge)

会話の中で、次のことが分かります
・電流を流すと、磁針のN極が東を指します。
・点Pより東側には磁石のN極と同じような磁界が生じます。
・だから、図2の東側に棒磁石のN極を置くと、コイルは西側に動くと考えられます。
これを整理すると、①は「東」、②は「N」、③は「西」となるので、「イ」となります。

y

コメントありがとうございました！
理解できました！

Answer 2

きらうる

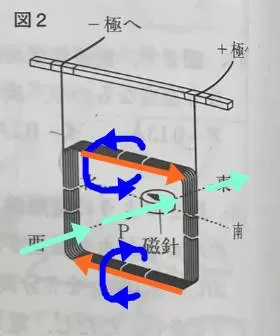

①オレンジの向きに電流、青色の向きに電流による磁界ができているので、P点を通る磁界は水色の向きにできていますので、方位磁石はN極は東を向く

②
点Pより東側には磁界がコイルから離れていく磁界ができているのでN極

③
N極とN極を近づけていることになるので、反発する力が生まれるから、コイルは西の方へ動く。

y

図までありがとうございます！
理解できました。
